多點熱電阻

      多點熱電阻是由多組單獨測溫的鎧裝熱電阻產品組合在一起，用于測量生產現場容器或儲罐內存在溫度梯度，須同時對多個位置進行溫度測量的儀表，多點熱電阻作為多個溫度傳感器通常與多通道顯示調節儀、記錄儀或者PLC系統連接來測量與顯示記錄不同梯度點的溫度。
一、多點熱電阻主要技術參數：
1、電氣接口：M20*1.5   NPT1/2等
2、熱響應時間：＜30S
3、單點偶絲直徑：Ф3 Ф4 Ф5 Ф6等
4、防護等級：IP65
5、輸出形式：Pt100信號輸出；4~20mA輸出信號；RS485
6、測溫范圍：-200~0~600℃
7、精度等級：PT100:A級 B級; 4~20mA 0.5級 0.2級
8、連接形式：螺紋、法蘭或者其它訂制連接形式
9、接線盒：防水型、隔爆型
二、多點熱電阻產品特點：
1、多點測量、多點信號輸出、分別顯示溫度；
2、多點熱電阻采用多只鎧裝熱電阻元件組裝而成，易彎曲，易于包裝發貨運輸；
3、熱響應時間快，測量精度好；
4、使用壽命長；

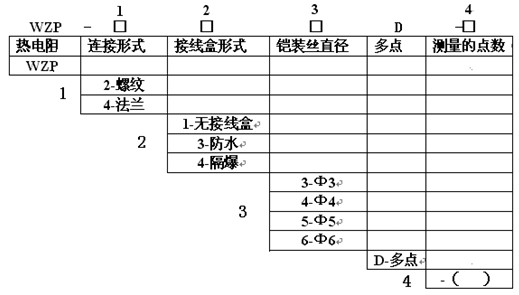

三、多點熱電阻產品選型：

選型示例：
       現場需要測量食用油儲罐罐內的溫度，罐高10米，需要測量8個點的溫度，距離罐底500mm位置與8500mm位置為第一與第八測溫點，每個點之間的位置平均分配，油溫-20~100℃，罐頂法蘭孔DN80，法蘭接口平面到罐頂100mm，罐區環境需要防爆，需要8個點分別輸出4~20mA信號
選型：多點熱電阻WZP-443D8-L1=9600/L2=8457/L3=7314....L8=1600-DN80-4~20mA

四、選型須知

1. 采購方應提供現場的詳細條件
2. 測量介質名稱
3. 工作溫度
4. 工作壓力
5. 應提供測量點的位置要求
6. 測量點數
7. 安裝連接尺寸
8. 每個測量點信號輸出要求

備注：
1、多點熱電阻材質根據被測量介質或者客戶要求定
2、多點熱電阻外加強保護管有客戶現場制作安裝與自備或者協議訂貨
