機翼型測風裝置

發布時間:2024-04-27 ??? 瀏覽次數:

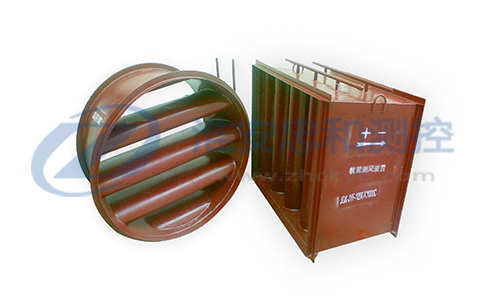

機翼型測風裝置

   機翼型測風裝置是用來測量空氣流量的專用裝置,可以直接安裝在送風機入口和送風機與燃燒器之間的冷熱風道上。該裝置能產生0~1000Pa或更大的差壓信號,經差壓變送器轉換成標準電信號4~20mA,實現鍋爐的安全經濟運行。機翼測風裝置具有壓力小,安裝前后直管較短,測量穩定的特點。適用于圓形或矩形管道的風量測量,機翼測風裝置是目前國內電力行業一二次風量測量中運用廣的一種流量測量裝置,它與其它測風裝置比較有以下優點:

1、具有獨特的機翼線型,能產生較大的差壓,測量穩定。
2、采用雙機翼或多機翼結構,裝置本身長度短,并且所需上下游直管段也較短。一般前直管段0.6~1.0D,后直管段0.2D
3、壓損較小,產生的壓損不超過差壓值的14%。
4、流束均勻穩定,對流體具有一定的整流作用。
5、安裝維護方便。
6、精度高,在大流量的30~100%范圍內,誤差不超過2%。
型號:ZH-LGJYF-A(法蘭連接)
    ZH-LGJYF-B(焊接)
取壓方式:特殊取壓
適用壓力:≤1.6MPa
適用管徑:圓管DN80~4000mm;方管(正方或者長方管路)80*80~4000*4000mm

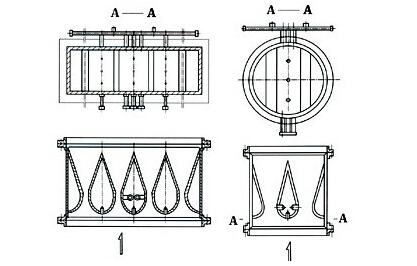

機翼型測風裝置結構形式:(如右圖所示)
機翼測風裝置結構圖
